Seng Borate 2335

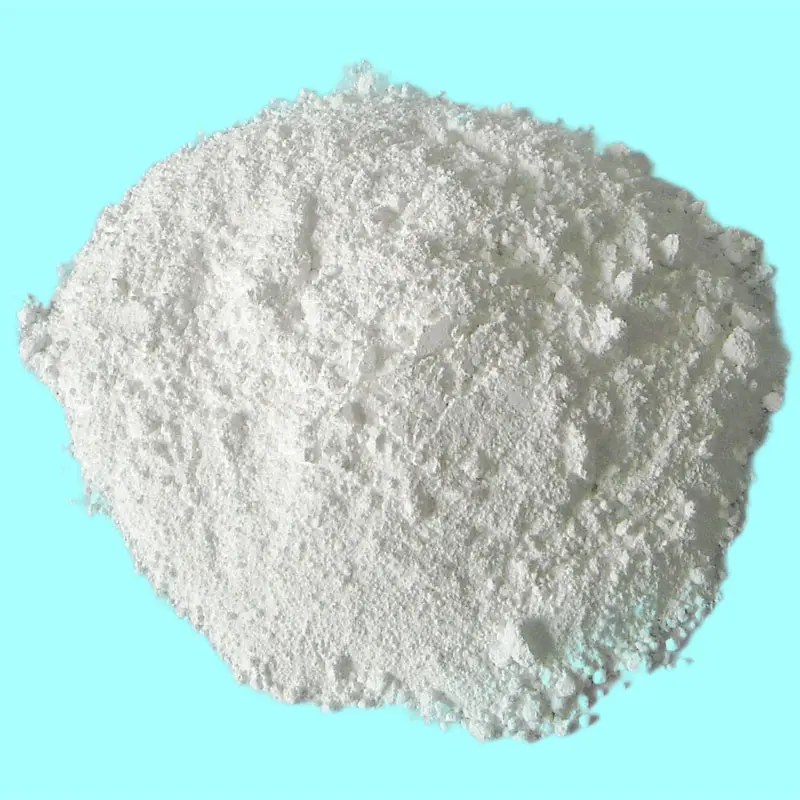

Seng Borate 2335 (Formula Kimia: 2Zno · 3B₂O₃ · 3.5H₂O), dengan berat molekul 434,62, adalah retardan nyala api anorganik bubuk kristal putih.

Fitur intinya meliputi:

Triple Flame Retardant Mechanism: Di atas 320 ℃, air kristal dilepaskan untuk menyerap panas dan dinginkan, membentuk lapisan kaca borat untuk oksigen dan isolasi panas. Ketika dikombinasikan dengan retardants api bebas halogen/halogen, itu mengkatalisasi dan menghambat reaksi rantai pembakaran.

Keselamatan lingkungan: bebas halogen, tidak beracun, dan bebas dari logam berat, mematuhi standar domestik dan internasional seperti ROHS, jangkauan, dan GB/T 23669. Tingkat toksisitas asap selama pembakaran mencapai tingkat ZA1 (GB/T 20285).

Kemampuan beradaptasi yang luas: Ukuran partikel halus (D50 = 3-5 μ m), dispersibilitas yang sangat baik, cocok untuk berbagai proses seperti cetakan injeksi, ekstrusi, pelapisan, dll., Dengan dampak pada sifat mekanik material kurang dari 5%.

Harga pabrik untuk retardant api zinc borate 2335 flame retardant. Seng Borate 2335 juga digunakan sebagai asap dan penekan afterglow, dan agen anti-arking dalam polivinil klorida, nilon, epoksi, polietilen, polypropylene, poliester, elastomer termoplastik dan karet. Sebagai produsen Seng Borate 2335 di China, kami dapat menyediakan kargo dan layanan berkualitas terbaik.

Sifat fisik dan kimia

area aplikasi

Peralatan elektronik: 15% seng borat 2335+10% resin epoksi brominasi ditambahkan ke ABS (casing televisi), dengan peringkat tahan api UL94 V-0 (1,6mm), dan telah lulus uji tekanan bola 125 ℃, memenuhi standar keselamatan IEC 62368.

Industri Otomotif: Dalam PP (Bumper), ia diperparah dengan magnesium hidroksida dalam rasio 1: 4, dengan penambahan total 45%. Tingkat retensi modulus lentur dari material adalah 92%, dan laju pembakaran adalah ≤ 100mm/menit (diuji menurut GB/T 2408).

Kawat dan Kabel: Ganti 30% antimon trioksida di lapisan isolasi PVC, tambahkan 12% seng borat 2335, kurangi kepadatan asap sebesar 55%, tingkatkan indeks oksigen menjadi 34%, lulus uji kepadatan asap GB/T 17651.2.

Bagian Karet Industri: Menambahkan 8% ke Segel Nitrile Rubber (NBR) meningkatkan resistensi minyak (120 ℃ × 72H Volume Change Rate ≤ 15%) dan retardancy api (level pembakaran vertikal V-1) secara serempak, membuatnya cocok untuk adegan petrokimia.

Lapisan Fireproof Struktur Baja: Digunakan sebagai penghambat api utama (dengan jumlah tambahan 25%) untuk pelapis ultra-tipis. Ketika ketebalan lapisan 1,5mm, batas resistensi api dapat mencapai 1,5 jam, dan resistivitas permukaan lebih besar dari 1 × 10 ¹² Ω (didefinisikan dalam Gb/T 5907.1)

Komposit plastik kayu (WPC): Tambahkan 10% dalam sistem tepung PVC/kayu, tingkat pembakaran mencapai GB 8624 B1, dan kinerja anti-penuaan (perbedaan warna △ E ≤ 3 setelah penuaan UV 500 jam) meningkat 30%.

Retardant api baterai lithium: Mengisarkan 2% seng berukuran nano borat 2335 pada aditif elektrolit dapat menunda suhu pelarian termal baterai sebesar 20 ℃ dan waktu pemadam diri <5s (level UL 94 V-0).

Bahan Aerospace: Menambahkan 5% ke bahan komposit berbasis resin epoksi, produksi asap (SPR ≤ 0,05m ²/s) dan toksisitas (generasi CO ≤ 500ppm) selama pembakaran memenuhi standar 25.853 yang jauh.

Hubungi kami segera untuk melakukan pemesanan!

Hubungi, 24 jam sehari, 7 hari seminggu.
